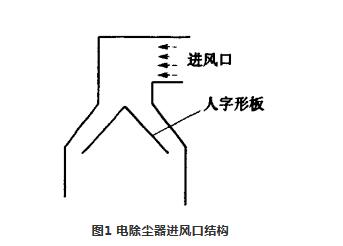

某公司4500W生产线窑头采用的电除尘器进风口结构见图1，由于除尘器壁板没有保护装置，大量含有熟料粉尘的气流直接冲刷摩擦壁板，造成壁板受损严重。人字形导流板的主要作用是改变气流的方向，但该人字形板气体分流过于单一，气料向两侧分流时造成除尘器壁板严重磨损。

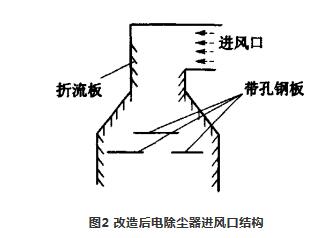

利用大修期间对进风口和导流板进行了改造，改造后结构见图2。在进风口壁板上加装了折流板，加大了对除尘器壁板的保护，折流板厚6mm，宽200mm，板间隔300mm，长度根据进风口和除尘器壁板长度全焊；原来人字形的导流板改为三块钢板呈品字形布置，进风口第1块钢板3m×3m，下面两块钢板并排布置，相距1m，尺寸均为2m×3m。每块钢板用槽钢做支撑，焊接在除尘器室壁上。三块钢板厚6mm，表面布孔，孔直径Φ200mm，孔距200mm。


工作原理：当带有粉尘颗粒的废气进入进风口后，气流冲击在折流板上，然后分散到品字布置的导流板上，进入除尘器内。带尘气流不仅从板的孔中通过，还从板两侧和并排两块钢板之间的空间通过，这样jiu很好地分散了气流的方向，减小了气流的冲击力，延长了设备的使用寿命。
